变压器运输冲击记录应用-ABB案例

2023-05-29 16:47:57
  • 所属行业:

    全球电力和自动化技术领域的领导企业,涉及变压器、开关、断路器、电缆和辅助设备制造业务;变电站和变电站自动控制系统、离散自动化与运动控制、离低压产品等领域。

  • 单位实力:
            世界上最大的变压器供应商,最近推出了目前为止最高电压等级的直流变电器;
            早在60年前开创高压直流技术,参与该领域全球半数以上项目建设;  全球最大的工业电机和传动供应商;
            向世界各地的客户每天提供超过一百万件产品;                                  给钻井平台提供了世界上第一套岸电解决方案;

  • 应用背景:

            监测变压器装运全过程三维冲击冲撞,根据现场打印数据及事后分析报告确认变压器是否受到超量冲击,能为超限原因、责任界定提供客观依据。
    参照标准:企业标准( X,Y,Z三轴冲击:a<3g;频带f:0-100Hz)。

  • 设备要求:
            国内外有较高知名度,在多个大型企业有成功应用案例;
            在1-100Hz频带内满足误差小于满量程的1%;
            能记录冲击事件,根据事件波形分析超量冲击发生时刻点、持续时长、事件特性;
            带微型打印机,支持现场打印;
            全程冲击报表一键输出(TXT/EXCEL);

  • 典型数据分析

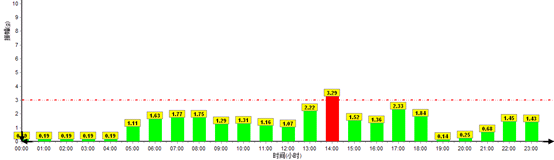

            三维冲撞仪某车次数据中,出现超标冲击1次,加速度峰值3.29g(Z轴),如图:

    冲击记录仪分析图

  • 通过数据发生时刻初步分析,该超限事件是经过减速带时车辆未减速至规定范围导致发生。通过对超限事件的进一步分析,该次冲击持续时间(t)为4ms,对应冲击频率(f)为1/2t=125Hz,则冲击事件为3.29g@125Hz,满足测试标准。


冲击记录仪分析图

  • 用户结论

            通过实测,ABB对T560有如下评价:                                    体积轻小、集成度高,大批量使用优势明显;
            软硬件功能齐全,满足不同运输条件下冲击监测与分析;    不需特别培训即可熟练应用;
            在露天雨水条件下能完全防护;                                           三维冲撞仪电池可拆卸,发运灵活。
