变压器冲击记录仪强制使用规范（摘）GBJ148—90

本规范是根据原国家计委计综〔1986〕2630号文的要求，由原水利电力部负责主编，具体由能源部电力建设研究所会同有关单位对《电气装置安装工程施工及验收规范》GBJ232—82第二篇“电力变压器、互感器篇”修订而成。经中华人民共和国建设部1990年12月30日以(90)建标字第698号文批准发布。

第2.1.1条 对大型变压器、电抗器陆运或水运前的调查和要求作了具体规定，以保证大型变压器、电抗器的运输安全。
目前，国产变压器以容量8000kVA及以上划分为大型变压器，电抗器尚无规定，厂家提出可按变压器划分，故电抗器也暂以容量为8000 kvar及以上划分为大型电抗器，将此条的适用范围规定为8000kVA(8000 kvar)及以上。
利用滚轮在铁路专用线作短途运输时，其速度的规定，根据变压器滚轮与轴之间是滑动配合，且润滑情况不好，某厂使用说明书规定为0.2km/h，故规定不应超过0.2km/h。
公路运输速度，以往一些500kV工程对变压器公路运输都规定拖车速度不宜超过5km/h，附件的运输速度不宜超过25km/h。而变压器厂在供给某变电站的500kV变压器的安装使用说明书中规定：
一、装在拖车上由公路运输的车速，在一级路面不超过15km/h，其它路面不超过10km/h。
二、滚动装卸车船时，拖运速度不宜超过0.3km/h，滚动拖运时速度不应超过0.9km/h。
由于各地情况不同，如路面、车辆等，各制造厂对本厂的产品的运输速度都有规定，故本条对此不加以限制，强调按制造厂的规定。

第2.1.2条 变压器、电抗器在装车或装船时，车辆的弹簧压缩或船只下沉，在卸车或卸船时，车辆的弹簧的弹力和船只的浮力都可能引起变压器、电抗器倾倒，应设专人观测车辆平台的升降或船只的浮沉情况。
卸车地点的土质必须坚实，站台、码头也必须坚实，否则将引起下沉危及设备安全。

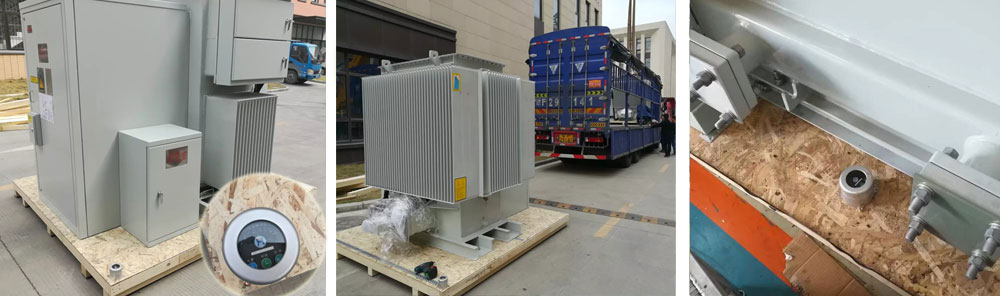

第2.1.3条 国家标准《三相油浸式电力变压器技术参数和要求》(GB6451.1～5—86)中规定：“电压在220kV，容量为150～360MVA变压器运输中应装冲击记录仪”。国外大型变压器和油浸电抗器在运输时大都装有冲击记录仪，以记录在运输和装卸过程中受冲击和振动情况。采用的冲击记录仪必须准确可靠。
设备受冲击的轻重程度以重力加速度g表示。
g值的大小，因国内尚无标准，一般由制造厂提供或由定货合同双方商定。基于下列国内外的资料，一般认为不小于3g为好。
某省向日本订的东芝变压器，冲击允许值规定为：运输的前后方向为4g，横向为1g，上下垂直方向为3g。
某电厂升压站到货的6台东芝产变压器，运输过程中实际记录的冲击记录为：
Ⅰ Ⅱ Ⅲ Ⅳ Ⅴ Ⅵ
运输方向 1.2g 0.4g 1.2g 0.05g 0.3g 0.05g
横向 0.4g 0.3g 0.3g 0.3g 0.4g 0.3g
垂直方向 1.4g 0.8g 1.2g 0.7g 0.2g 0.6g

BBC公司500kV高压电抗器，规定运输中冲击允许值小于1g，设备到达现场后，检查冲击记录均未超过允许值。某500kV换流站先后有两台BBC公司生产的换流变压器，海运到上海港后，发现冲击记录值达4.8g，经检查因铁芯及绝缘件均有松动移位和损坏等情况，而返厂修理。
我国引进日新公司生产的三台500kV电抗器和一台中性点电抗器，装有美国产的冲击记录仪，其实际冲击记录值为：
ⅠⅡⅢ Ⅳ
运输方向 2.2g4.4g2.55g3.7g
横向 1.7g3.3g2.5g 2.5g
垂直方向 2.8g1.4g1.5g 2.5g

日本电气协会大型变压器现场安装规范专题研究委员会提出的“大型变压器现场安装规范”中规定其冲击允许值为3g。
某省引进联邦德国TU公司的变压器，其冲击值规定为3g。
美国国家标准规定：垂直方向为1g；前后方向为4g。
我国某水电工程与有关变压器厂就国产变压器运输冲击值商谈的结果，同意三个方向均定为3g。

有的单位提出，大型变压器、电抗器，装设冲击记录仪，若运输过程中不超过允许值就不要进行器身检查，否则装此记录仪就无意义。我国对大型设备运输中装设冲击记录仪尚属初始阶段，对于冲击记录仪的实用还需积累一定数据和经验。而且，现在冲击记录仪尚无定型产品，仪器是否好用?允许冲击值多少合适?以及装设的位置，在运输过程中的管理等问题比较复杂，因此只能说是刚开始，当经验成熟后，再在规范中作相应的规定。

第2.1.4条 为防牵引过程中设备倾倒，规定牵引的着力点应在设备的重心以下。
国家标准《三相油浸式电力变压器技术参数和要求》(GB6451.1～5—86)中规定在220kV，90～360MVA变压器下节油箱两端设置水平牵引装置，专供牵引设备用。
防止变压器在运行过程中由于倾斜过大而引起结构变形，制造厂规定一般变压器的倾斜角仅允许为15°，船用变压器则可达45°，若一般变压器在运输过程中，其倾斜角需要超过15°时，应在订货时特别提出，以便做好加固措施。

第2.1.5条 目前变压器采用钟罩式油箱较多，油箱下节备有专供起吊变压器整体用的吊耳；上节油箱上的吊耳仅供吊钟罩时用，如起吊整台变压器时错用上节油箱的吊耳，则将造成重大设备破坏性事故。吊起整台变压器时，除必须利用下节油箱专用吊耳外，其吊索尚应经上节油箱对应的吊耳作导向，否则，吊运时可能使变压器重心不稳而倾倒。1971年3月18日某水电站利用吊车在主厂房吊运一台360MVA变压器时，由于吊索未经上节油箱的吊耳作导向，造成变压器摔倒的大事故。国外的大型变压器安装说明书中也有此规定。
有的单位反映，不需强调“必须经钟罩上节相对应的吊耳导向”，其理由是有经验的起重工不经上节吊耳导向也未发生过问题。为了确保起吊安全，仍应强调必须按规定施工。

第2.1.6条 大型变压器重达几十吨，甚至超过200t，为此，制造厂在变压器油箱底部设有数个特定的顶升部位，作为千斤顶的着力位置。如将千斤顶放置在其他位置顶升，将使变压器遭到结构上的损坏。在顶升过程中，升降操作应协调、各点受力均匀，并应及时垫好垫块，某工程安装一台500kV，360MVA变压器，在降落时，由于受力不均，使变压器受墩，最后返厂修复，故在安装过程中必须引起十分注意。

第2.1.7条 随着变压器、电抗器的电压等级升高，容量不断增加，本体重量相应增加，为了适应运输机具对重量的限制，大型变压器、电抗器常采用充氮气或充干燥空气运输的方式。为了使设备在运输过程中不致因氮气或干燥空气渗漏而进入潮气，使器身受潮，油箱内必须保持一定的正压，所以要求装设压力表用以监视油箱内气体的压力，并应备有气体补充装置，以便当油箱内气压下降时及时补充气体。
气体的压力受气温的影响而有所变化，根据日本提供某厂氮气的压力与温度的关系：在0℃时压力为0.01MPa，25℃时为0.02MPa，50℃时为0.03MPa。故在运输中，在任何温度下油箱内的气压都必须保持正压。
充气运输的变压器、电抗器，在运输前应进行密封性试验，以保证密封良好。气体压力在运输中较起始值大大降低时，则可能有渗漏的地方，须及时处理以避免进入潮气。

关于充入的气体的要求：日本《大型变压器现场安装规范》中规定充入气体的露点低于—30℃即可；进口联邦德国TU公司的变压器的技术资料中规定，微水含量少于25ppm(体积比)，相当于露点低于—60℃；我国某变压器厂规定，充入的氮气纯度不低于99.9%，露点应低于—40℃。

第2.1.8条 干式变压器运输时，应有防雨和防潮措施。根据现行国家标准《干式电力变压器》(GB6450—86)的规定，产品从制造厂出厂时，干式(不包括成形浇注)变压器的包装应保证在整个运输和储存期防止受潮和雨淋。
