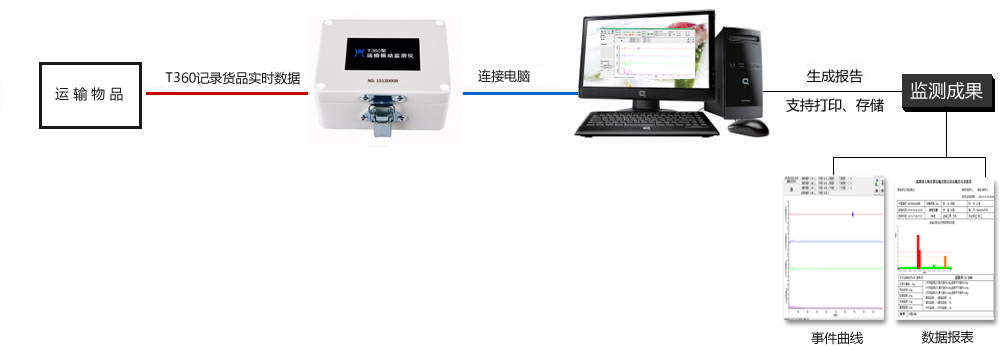

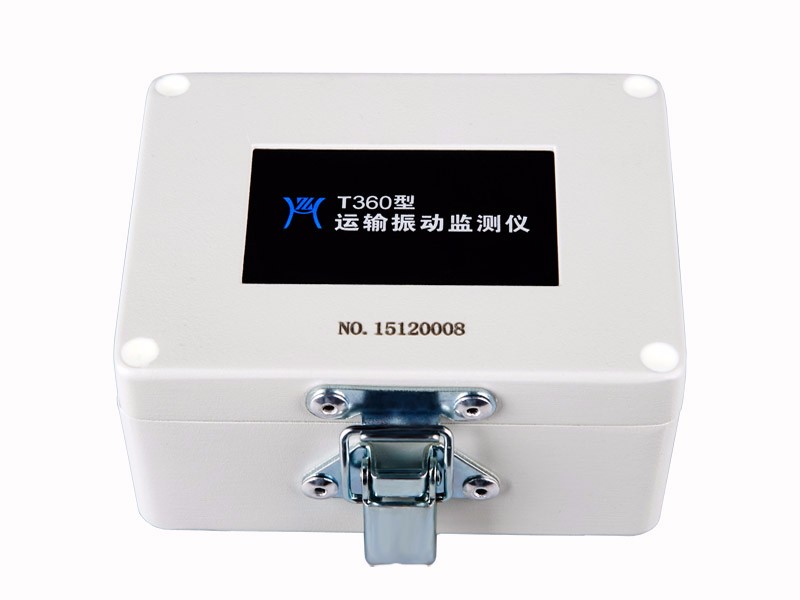

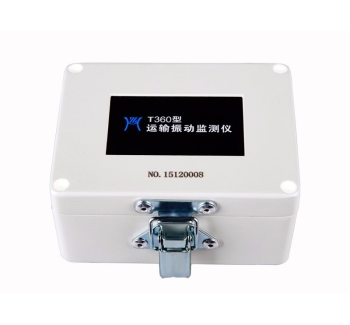

系统主要由T360型冲击加速度记录仪和客户端构成。在运输测试前，用户固定好传感器后打开仪器电源，通过机上触控按键和显示屏完成参数设置启动采集后即可，仪器即进入工作状态。运输过程中，系统会自动记录和存储整个动态波形数据，测试人员通过现场一键打印或使用装有客户端软件的计算机与仪器建立通讯，对已存储的文件进行管理、分析和报表制作。

技术指标

传  感  器：三轴加速度传感器

量程范围：±16g

测量精度：±0.3g，0.01g分辨率

供电方式：可充电电池，连续工作60天以上

记录周期：通过记录仪按键设置，1秒-1小时可调。仪器按设定记录周期记录三轴（XYZ）加速度峰值及对应时刻

记录方式：连续记录。仪器以当前时刻为起始时间记录，相应周期指示灯闪烁

数据存储：标配8GB SD卡便于读取拷贝数据，可以连续存储6个月以上的监测数据

处理软件：基于WINDOWS分析处理软件，中英文软件可选

数据格式：TXT标准格式

运行环境：-35℃～+60℃，0~95%RH 非冷凝

安装尺寸：115×95×55mm（不包含安装套件）

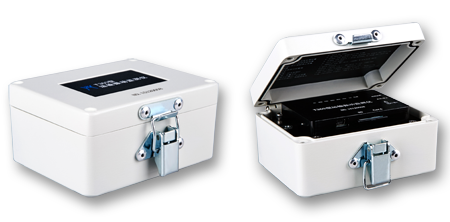

外壳材质：防水耐腐蚀外壳，工作时全密封，防水、防潮，防腐蚀

安装方式：M4螺钉

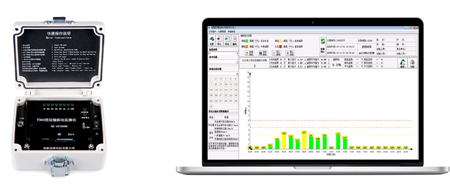

软件功能

对三轴加速度峰值以时间-加速度坐标系显示

合成显示三轴向加速度均方根值

支持波形移动缩放等操作

光标显示数据点值及对应时间

统计超标次数，极大值及对应时刻

监测起始时间，运行时长，记录周期，仪器编号，运输工具，始发地，目的地，运输信息显示

一、运用领域

♦    运输冲击振动监测              ♦    易碎性测试                             ♦     防振评估                 ♦    变压器、高压开关等电力大件运输冲击振动监测
♦    装配线监测                       ♦    火车车钩连接冲击测试             ♦    飞机颠簸测试            ♦    交通工具舒适度评估

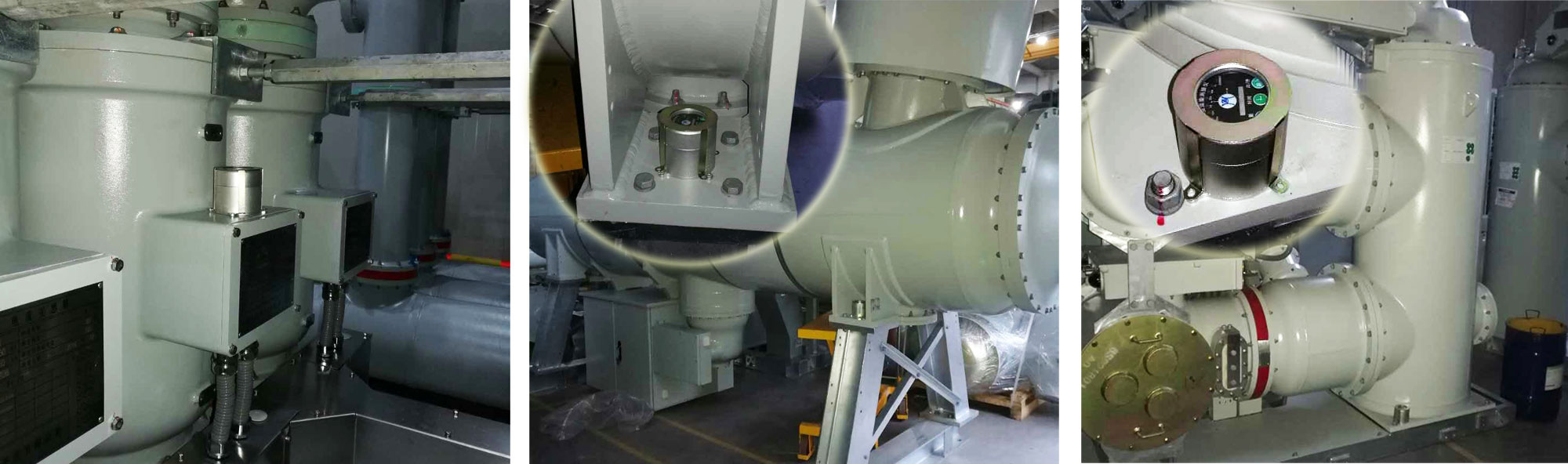

二、运用案例
