T560将记录运输全过程三维振动、冲击、冲撞加速度,为货品运输保驾护航。
对于重要的设 备在运输过程中超量的振动或冲击会导致不可接受的损坏，T560能为责任界定提供重要依据。数据处理软件能对记录仪存储的三轴加速度值统计查看、分析超限事件波形并 按预设的方案输出报表，配套微型打印机可以现场打印测试数据。

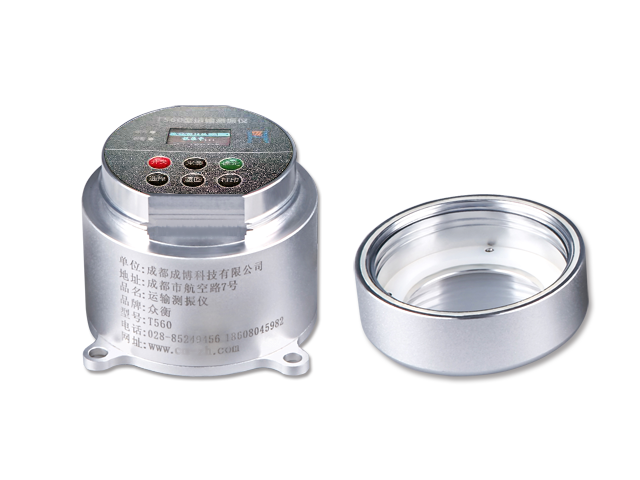

国产第三代运输振动记录仪
超限事件—三轴加速度事件曲线
可连续记录180天以上
可充电大容量锂电池

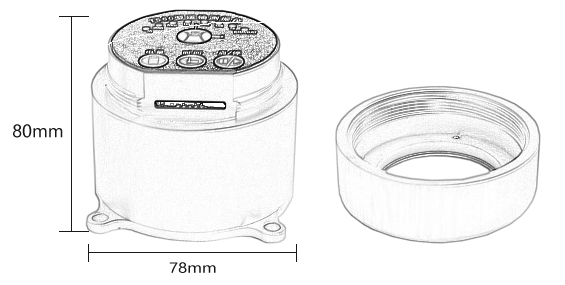

微型设计（78×80mm）
防水、耐腐蚀、铝合金外壳（IP65）
根据物流、电力行业标准研制
一键记录 / 输出报表 / 现场打印,满足运输需求

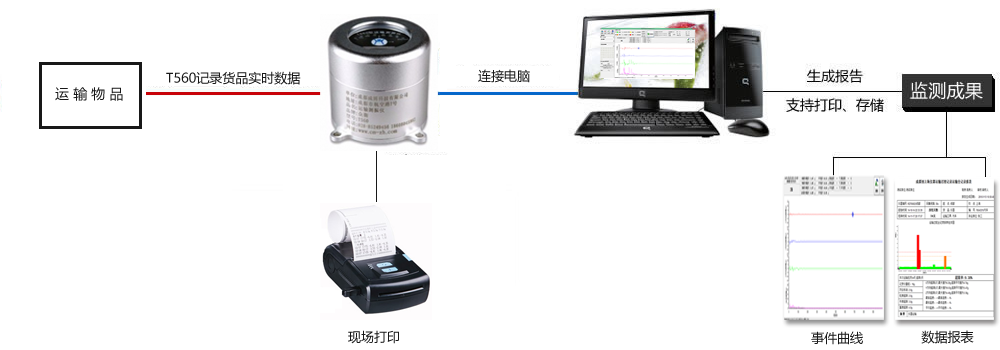

系统主要由T560型冲击记录仪和客户端构成。在运输测试前，用户固定好传感器后打开仪器电源，通过机上触控按键和显示屏完成参数设置启动采集后即可，仪器即进入工作状态。运输过程中，系统会自动记录和存储整个动态波形数据，测试人员通过现场一键打印或使用装有客户端软件的计算机与仪器建立通讯，对已存储的文件进行管理、分析和报表制作。
传 感 器
类 型：三轴加速度，温湿度选配
测量范围：±16g
测量精度：±0.1g，0.01g分辨率
数据记录
记录模式：连续，采样间隔多档预设
事件记录：0-16g预设
数据格式：X、Y、Z三轴峰值及对应时刻
存储容量：8GB
接 口：USB
状态指示：超限状态、记录状态、电量状态
电 源
可充电电池：循环充电（单次续航180天）

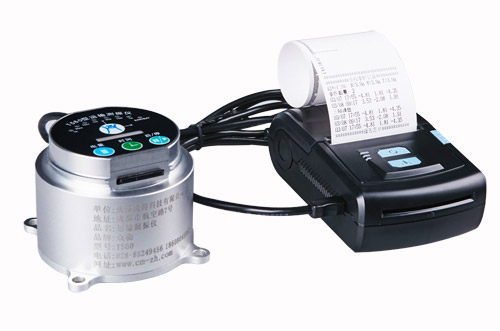

微型打印选配
机器类型：微型POSE、可充电、免驱动
打印格式：全程图形、数据列表、事件列表、三轴峰值
打 印 纸：57×30mm热敏纸

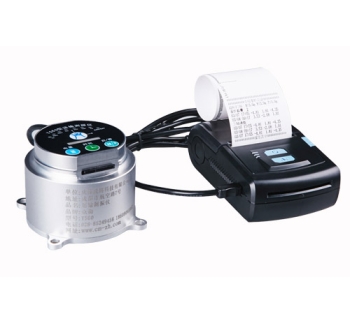

无需电脑支持现场打印报表/ 一键打印
全程图形展示/ 三轴峰值及对应时间
事件列表及峰值/ 免驱动安装
软件功能
分析软件：基于WINDOWS，中英双语，参数设置、数据分析、报表输出
>>主要功能
全场图形展示 仪器、运输货品信息显示
数据导入存盘 参数预设配置
自定义超限标准分类统计 TXT、EXCEL、BMP输出打印
三轴振动、冲击事件曲线 行业运输标准摘要

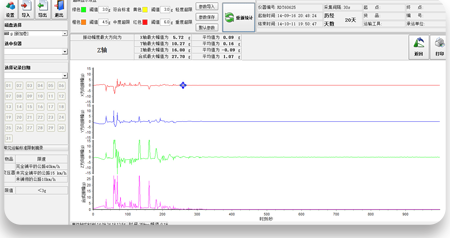

>>事件曲线
加速度随时间变化（g-t） 光标读数
三轴加速度矢量合成 对应触发时刻
1s事件长度 事件曲线可单独输出打印
>>全程报表
含表头测试单位及操作人员 报表生成时间
基本运输信息 当前关注数据图表
超限率统计 报表摘要备注
其 他
外壳材质：铝合金/IP65
工作温度：-35~60℃
尺寸重量：Ø78×80mm，450g（含电池）
安装尺寸：4*6.5mm/M5螺钉/粘接
一、运用领域
♦ 运输冲击振动监测 ♦ 易碎性测试 ♦ 防振评估 ♦ 变压器、高压开关等电力大件运输冲击振动监测
♦ 装配线监测 ♦ 火车车钩连接冲击测试 ♦ 飞机颠簸测试 ♦ 交通工具舒适度评估

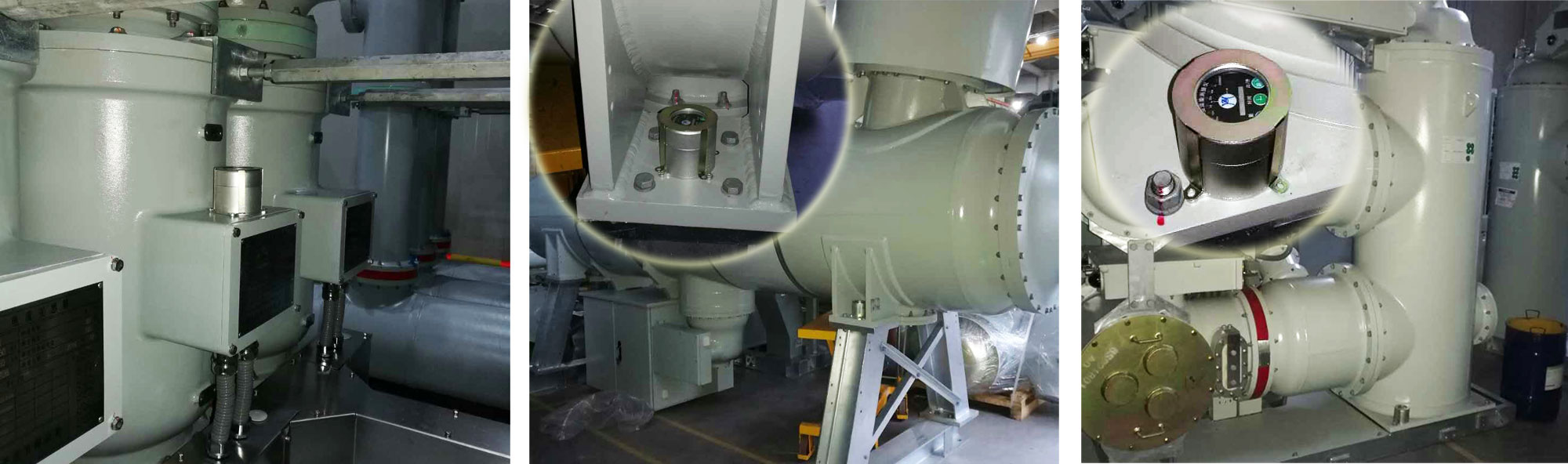

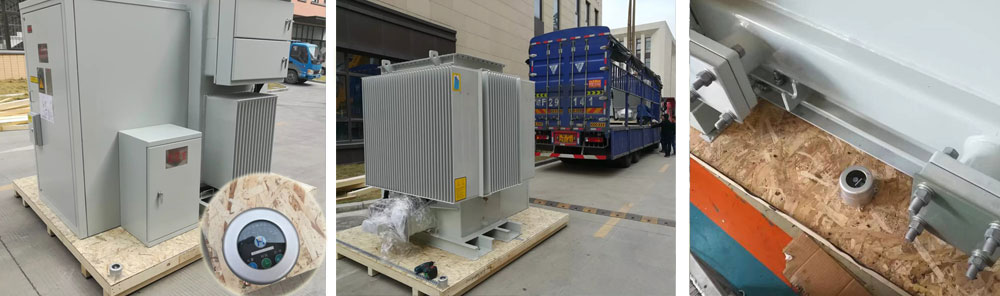

二、运用案例
